在某大型汽車制造工廠中，隨著生產線的不斷升級和設備的增加，工廠網絡面臨著日益復雜的挑戰。近期，工廠在引入一批新的自動化生產設備時，發現新設備與現有設備中存在IP地址沖突的問題。這些新增的CNC機床在出廠時預設了固定的IP地址，更改成本較高，工期也較長，亟待高效可靠的解決方案。

物通博聯推出的NAT網關適用于生產網絡對PLC、HMI、CNC、DCS、MES等網絡通訊和數據采集，兼有跨網段隔離和IP轉換的功能，可將不同網段的IP地址統一成同一網段的IP地址，實現設備的在線編程、數據采集、遠程管理等各種跨網段訪問。

實現功能

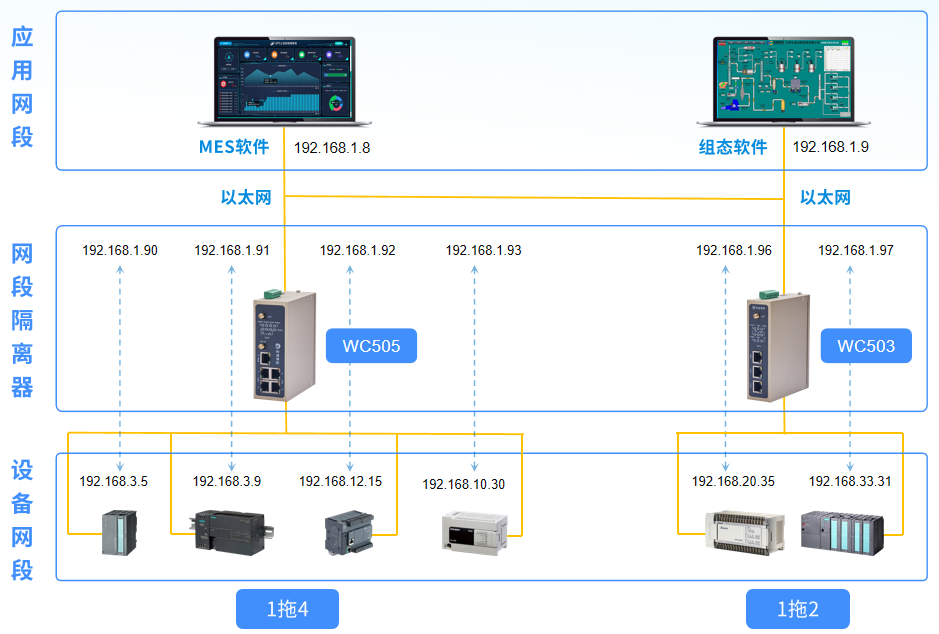

1、網絡架構調整

部署NAT網關：在工廠網絡中部署NAT網關，將其連接到核心交換機上，作為內部網絡與外部網絡（如企業級網絡或互聯網）之間的橋梁。

劃分網絡區域：將工廠網絡劃分為多個子網，每個子網包含一組具有相同或相似功能的設備。例如，將CNC機床、PLC和HMI設備分別劃分到不同的子網中。

2、配置NAT網關

設置IP映射規則：在NAT網關上配置IP映射規則，將每個子網中的設備私有IP地址映射到NAT網關的公共IP地址上。例如，將CNC機床子網中的設備IP地址映射到NAT網關的一個公共IP地址上，同時保留端口信息以區分不同的設備。

配置路由策略：在NAT網關上配置路由策略，確保內部網絡中的設備能夠通過NAT網關訪問外部網絡，同時外部網絡也能夠通過NAT網關訪問內部網絡中的特定設備（在需要的情況下）。

3. 實施與測試

設備接入與配置：將新CNC機床和原有設備按照新的網絡架構接入到相應的子網中，并配置好設備的網絡參數（如IP地址、子網掩碼、網關等）。注意，此時設備的IP地址應為私有IP地址，與NAT網關上的映射規則相對應。

網絡通信測試：進行網絡通信測試，驗證設備之間是否能夠正常通信。通過NAT網關的IP映射功能，設備之間的通信將不再受IP地址沖突的影響。

4、后續維護與管理

定期檢查與更新：提供網關管理平臺實現對多個設備遠程監控、管理和配置，管理人員能夠隨時查看NAT網關的運行狀態和配置信息，確保其正常工作。同時，根據工廠網絡的變化和設備更新情況，及時更新NAT網關的配置信息，以避免再次出現問題。
